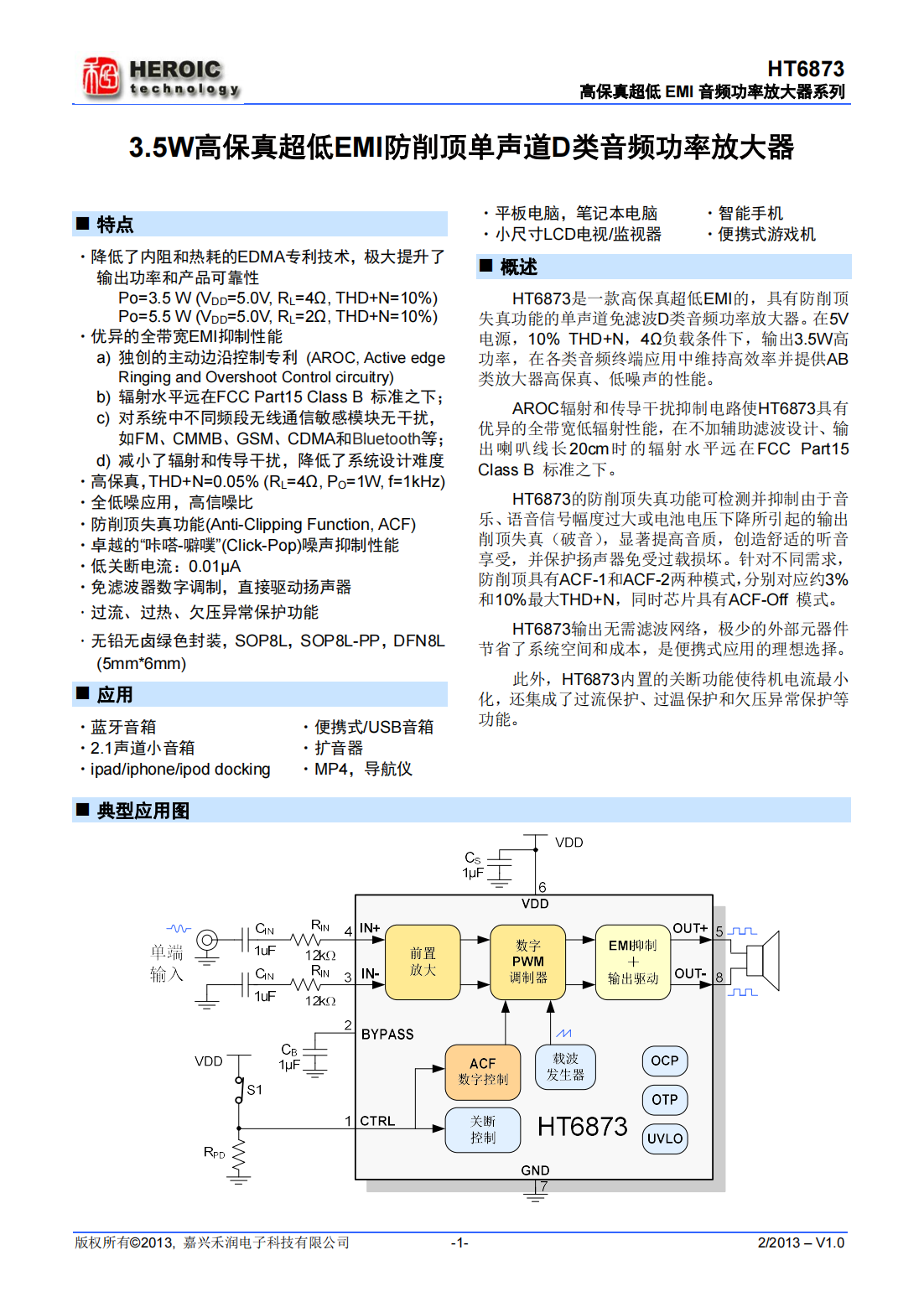

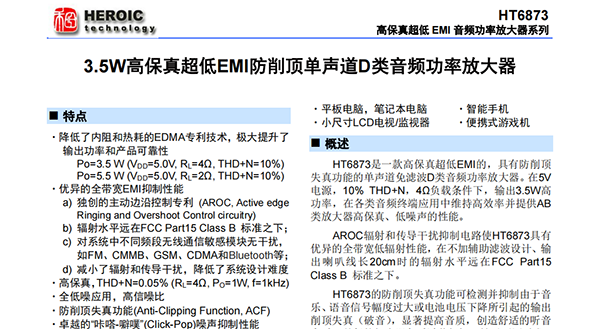

特點
?降低了內阻和熱耗的EDMA專利技術，極大提升了輸出功率和產品可靠性
Po=3.5 W(VDD=5.0V,RL=4?,THD+N=10%)
Po=5.5 W(VDD=5.0V,RL=2?,THD+N=10%)
?優異的全帶寬EMI抑制性能
a)獨創的主動邊沿控制專利(AROC,Active edge Ringing and Overshoot Control circuitry)
b)輻射水平遠在FCC Part15 Class B標準之下；
c)對系統中不同頻段無線通信敏感模塊無干擾，如FM、CMMB、GSM、CDMA和Bluetooth等；
d)減小了輻射和傳導干擾，降低了系統設計難度
?高保真，THD+N=0.05%(RL=4?,PO=1W,f=1kHz)
?全低噪應用，高信噪比
?防削頂失真功能(Anti-Clipping Function,ACF)
?卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能
?低關斷電流：0.01μA
?免濾波器數字調制，直接驅動揚聲器
?過流、過熱、欠壓異常保護功能
?無鉛無鹵綠色封裝，SOP8L，SOP8L-PP，DFN8L(5mm*6mm)
?應用
?藍牙音箱?便攜式/USB音箱
?2.1聲道小音箱?擴音器
?ipad/iphone/ipod docking?MP4，導航儀
?平板電腦，筆記本電腦?智能手機
?小尺寸LCD電視/監視器?便攜式游戲機
?概述
HT6873是一款高保真超低EMI的，具有防削頂失真功能的單聲道免濾波D類音頻功率放大器。在5V電源，10%THD+N，4Ω負載條件下，輸出3.5W高功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。AROC輻射和傳導干擾抑制電路使HT6873具有優異的全帶寬低輻射性能，在不加輔助濾波設計、輸出喇叭線長20cm時的輻射水平遠在FCC Part15 Class B標準之下。
HT6873的防削頂失真功能可檢測并抑制由于音樂、語音信號幅度過大或電池電壓下降所引起的輸出削頂失真（破音），顯著提高音質，創造舒適的聽音享受，并保護揚聲器免受過載損壞。針對不同需求，防削頂具有ACF-1和ACF-2兩種模式，分別對應約3%和10%最大THD+N，同時芯片具有ACF-Off模式。
HT6873輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。此外，HT6873內置的關斷功能使待機電流最小化，還集成了過流保護、過溫保護和欠壓異常保護等功能。
